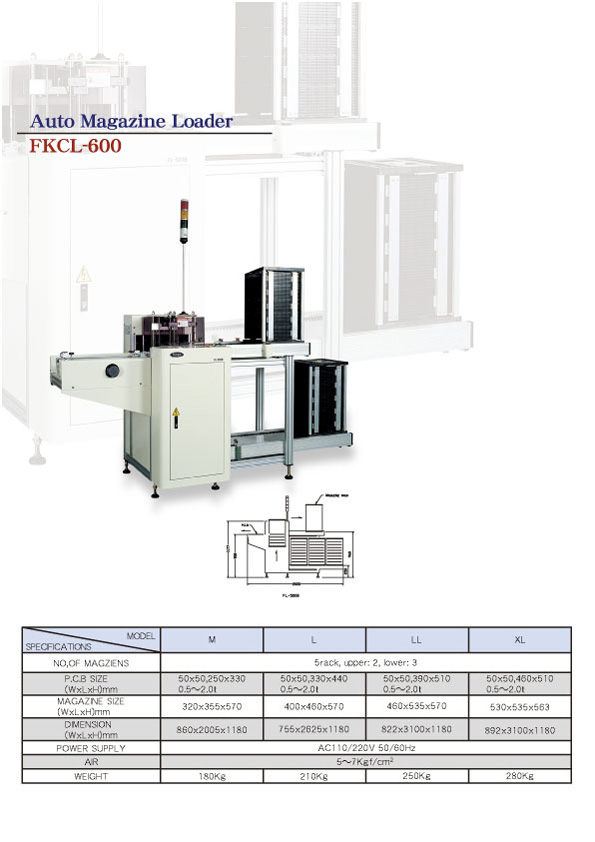

Auto Magazine Loader FKCL-600 (オートマガジンローダー)
上流装置より送り出されたプリント基板を確実・自動的に、マガジンラックに積載する装置です。
特徴
- アルミフレーム使用による軽量でコンパクトなデザイン設計
- マガジンラックの上下を横保持でマガジンラックを確実に保持する事により、マガジンラックの歪みから生ずる搬送障害を解消
- ４段階の10mmごとの固定ﾋﾟｯﾁに対応（標準10・20・30・40mm）
- ７セグメントによる障害表示機能
- 安定した品質でより高い生産性の向上
オプション
- 自動基板幅調整機能
- タッチパネル式操作盤
- 安全保護カバー
- 基板挿入保護ユニット
製品仕様
|
MODEL▶ SPECFICATIONS▼ |
M
|
L
|
LL
|
XL
|
|
NO,OF MAGAZIENS
|
50×50,250×330
0.5~2.0t |
50×50,330×440
0.5~2.0t |
50×50,390×510
0.5~2.0t |
50×50,460×510
0.5~2.0t |
|
P.C.B SIZE
(W×L×H)mm |
320×355×570
|
400×450×570
|
460×535×570
|
530×535×630
|
|
TEXT
|
TEXT
|
TEXT
|
TEXT
|
TEXT
|
|
TEXT
|
TEXT
|
TEXT
|
TEXT
|
TEXT
|
|
TEXT
|
TEXT
|
TEXT
|
TEXT
|
TEXT
|
|
TEXT
|
TEXT
|
TEXT
|
TEXT
|
TEXT
|
|
TEXT
|
TEXT
|
TEXT
|
TEXT
|
TEXT
|

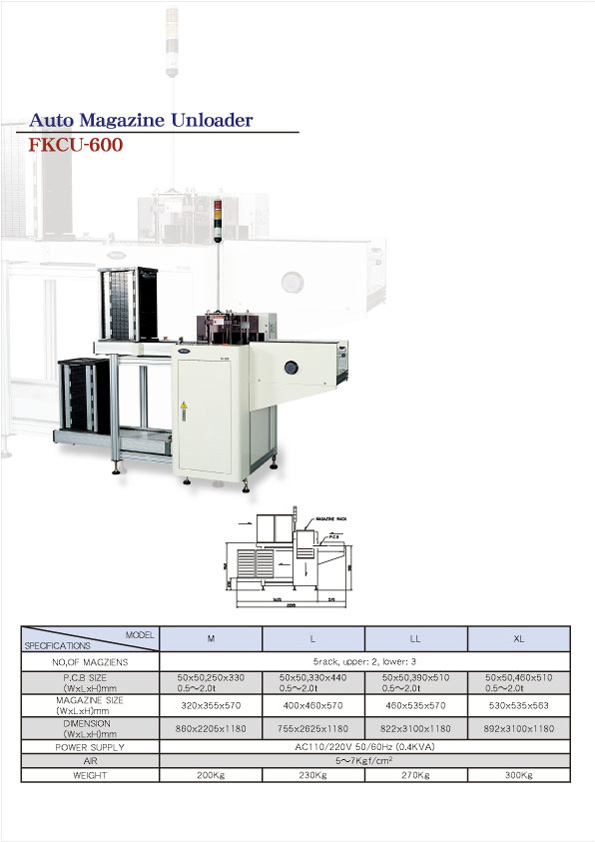

Auto Magazine Unloader FKCU-600 (オートマガジンアンローダー)
上流装置より送り出されたプリント基板を確実・自動的に、マガジンラックに積載する装置です。
特徴
- アルミフレーム使用による軽量でコンパクトなデザイン設計
- マガジンラックの上下を横保持でマガジンラックを確実に保持する事により、マガジンラックの歪みから生ずる搬送障害を解消
- ４段階の10mmごとの固定ﾋﾟｯﾁに対応（標準10・20・30・40mm）
- ７セグメントによる障害表示機能
- 安定した品質でより高い生産性の向上
オプション
- 自動基板幅調整機能
- タッチパネル式操作盤
- 安全保護カバー
- 基板挿入保護ユニット

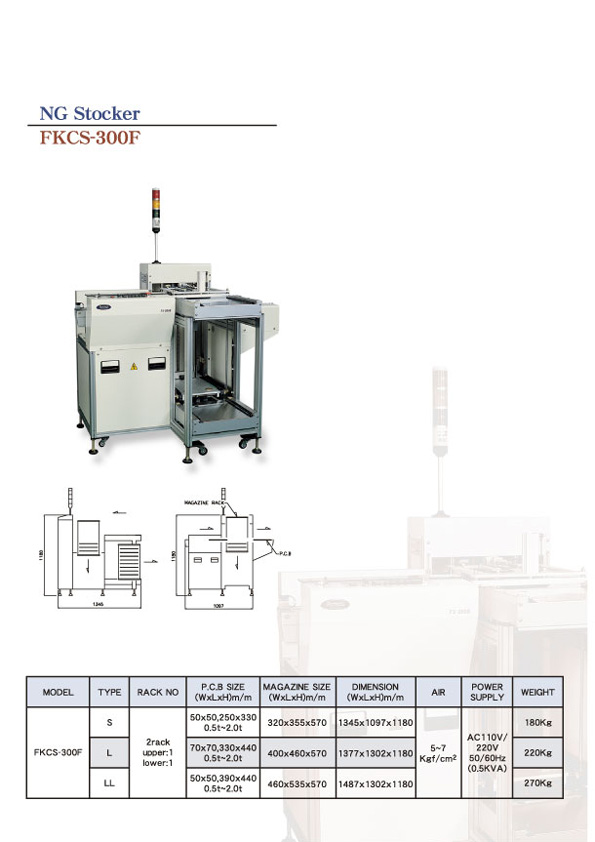

NG Stocker FKCS-300F (NGストッカー)
検査装置により判定されたプリント基板を、判定信号に従い、マガジンラックに自動的・確実に選択積載する装置です。
特徴
- アルミフレーム使用による軽量でコンパクトなデザイン設計
- マガジンラックの上下を横保持でマガジンラックを確実に保持する事により、マガジンラックの歪みから生ずる搬送障害を解消
- ４段階の10mmごとの固定ﾋﾟｯﾁに対応（標準10・20・30・40mm）
- ７セグメントによる障害表示機能
- 安定した品質でより高い生産性の向上
オプション
- 自動基板幅調整機能
- タッチパネル式操作盤
- 安全保護カバー
- 基板挿入保護ユニット

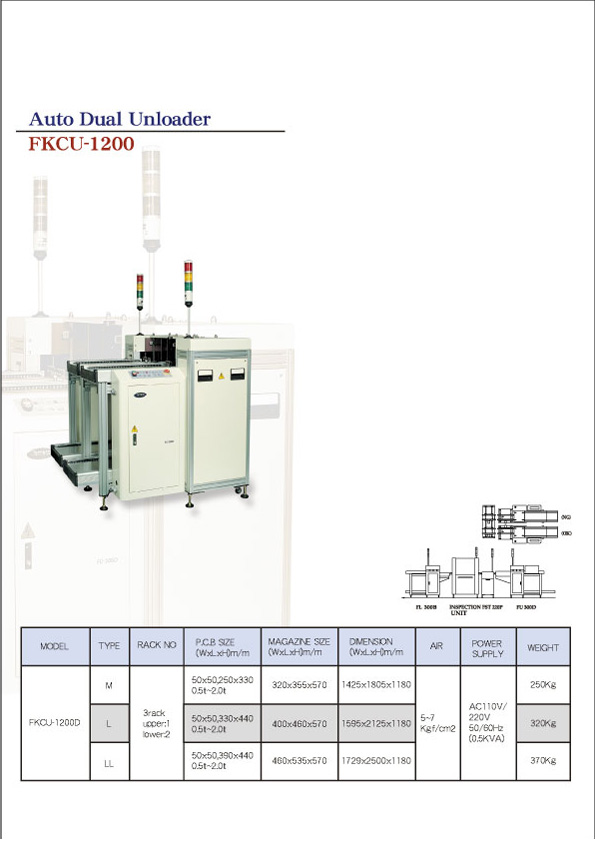

Auto Dual Unloader FKCU-1200 (オートデュアルアンローダー)
シャトルコンベアと併用し、検査装置からの判定信号に従い、プリント基板を選別収納するデュアルタイプの装置です。
特徴
- アルミフレーム使用による軽量でコンパクトなデザイン設計
- 良品、不良品管理の効率化
- 安定した品質でより高い生産性の向上
オプション
- 自動基板幅調整機能
- タッチパネル式操作盤
- 安全保護カバー

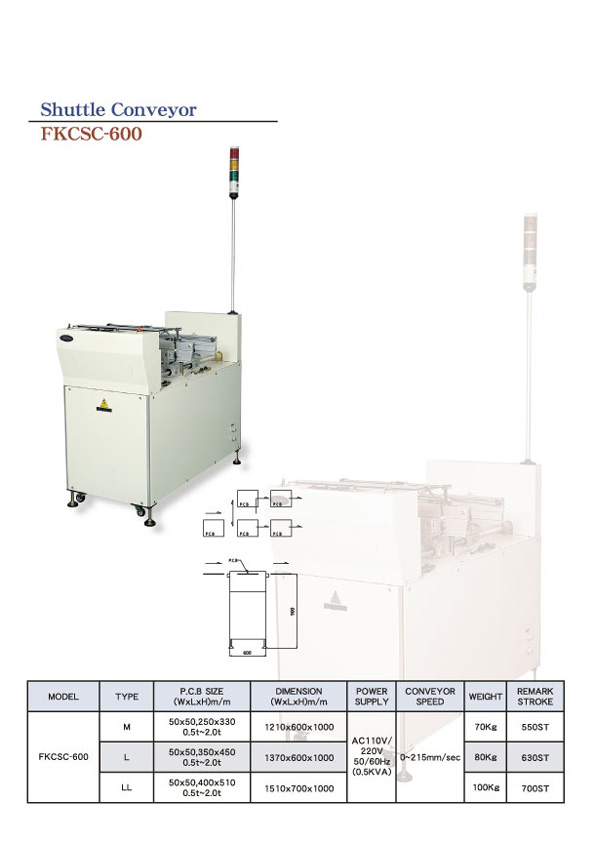

Shuttle Conveyor FKCSC-600 (シャトルコンベア)
検査装置により判定されたプリント基板を、判定信号に従い、生産ラインを変更し下流装置へ自動的・確実に選択搬送する装置です。
特徴
- アルミフレーム使用による軽量でコンパクトなデザイン設計
- 検査ラインの効率化
- プッシャーシリンダーの採用
- コンベア速度の調節機能
- ７セグメントによる障害表示機能
- 安定した品質でより高い生産性の向上
オプション
- 自動基板幅調整機能
- タッチパネル式操作盤
- 安全保護カバー
- 基板挿入保護ユニット

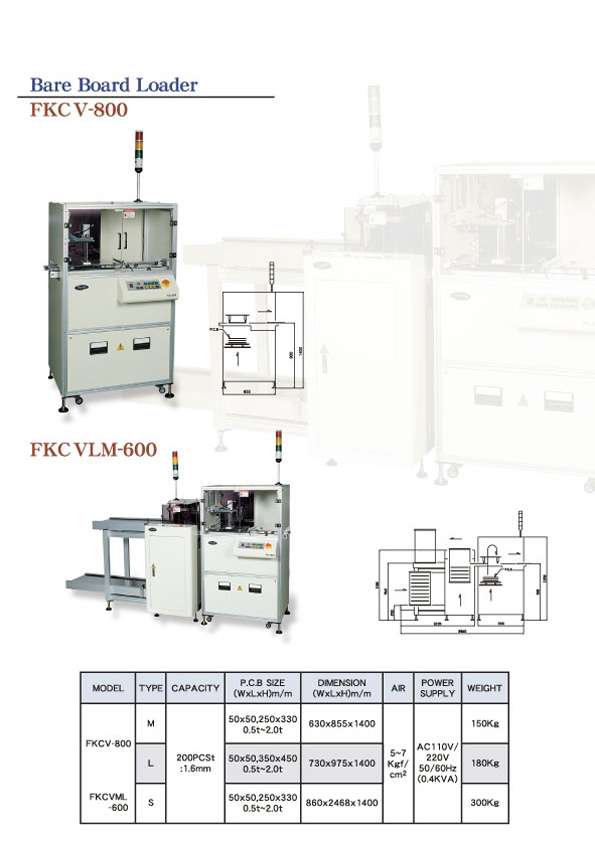

Bare Board Loader FKCV-800 (生基板ローダー)
生基板収納部に積載された実装前のプリント基板を真空吸着し、下流装置に確実・自動的に送り出す装置です。
又、マガジンローダとの併用も可能であり効率的な運用を行えます。
又、マガジンローダとの併用も可能であり効率的な運用を行えます。
特徴
- アルミフレーム使用による軽量でコンパクトなデザイン設計
- 安全カバーの採用
- リフトUP/DOWN方式で基板供給時間を短縮
- プリント基板に最適な真空パッドに交換可能 （６φ、８φ、１０φ）
- 強力な吸着力で重量基板にも対応
- ７セグメントによる障害表示機能
- 安定した品質でより高い生産性の向上
オプション
- 自動基板幅調整機能
- タッチパネル式操作盤
- 安全保護カバー

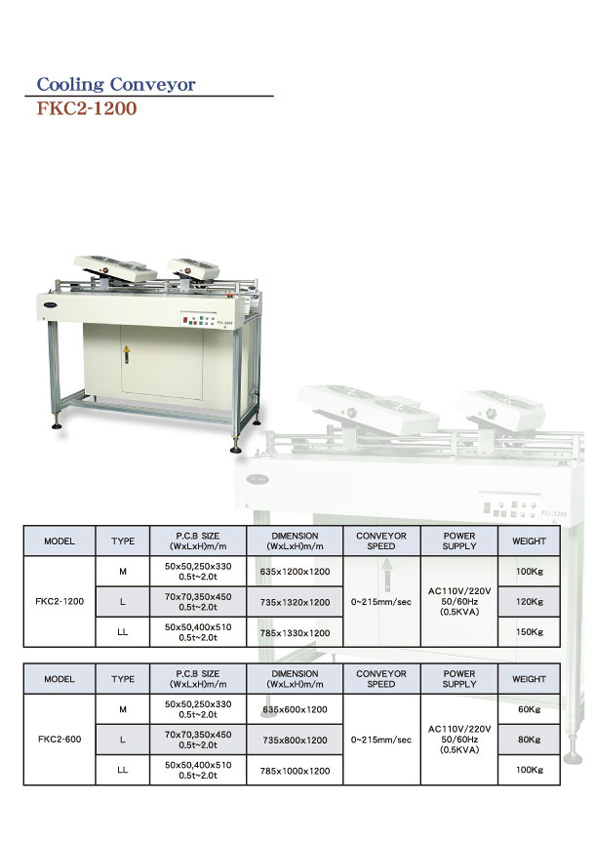

Cooling Conveyor FKC2-1200 (冷却コンベア)
リフロ装置等で、加熱されたプリント基板を確実・効率的に冷却し、下流装置に供給致します。
特徴
- アルミフレーム使用による軽量でコンパクトなデザイン設計
- 風向・風力の調節及びコンベア速度の調節による、生産性の向上
- 冷却時間の変更による、生産性の向上
- 多様な動作モード（自動・パス・手動）
- 安定した品質でより高い生産性の向上
オプション
- 自動基板幅調整機能
- 冷却ファン数の変更
- コンベア長の変更
- タッチパネル式操作盤
- 安全保護カバー

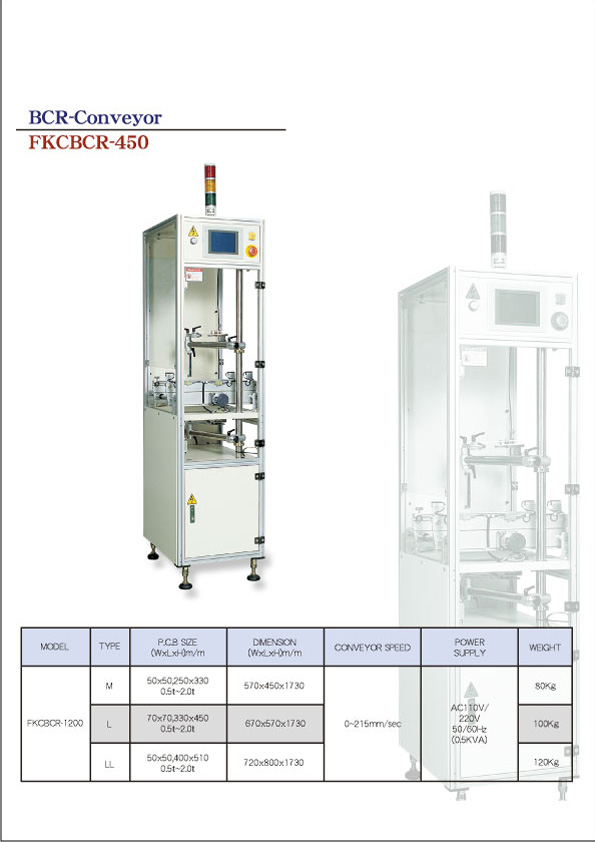

BCR Conveyor FKCBCR-450 (BCRコンベア)
装置内に設置されたバーコードリーダにより、基板上のバーコードを読込み、上部管理システムと通信を行い、生産管理の効率化を支援致します。
特徴
- アルミフレーム使用による軽量でコンパクトなデザイン設計
- 安全保護カバーの採用
- ＢＣＲメーカーを問わない接続性
- 簡単なＢＣＲ読み取り位置調整
- バーコードデータの画面表示により読み取りエラーの解消
- タッチパネル式操作盤の採用による簡単な操作性を提供
- 生産管理の効率化を支援
- 安定した品質でより高い生産性の向上
オプション
- 自動基板幅調整機能

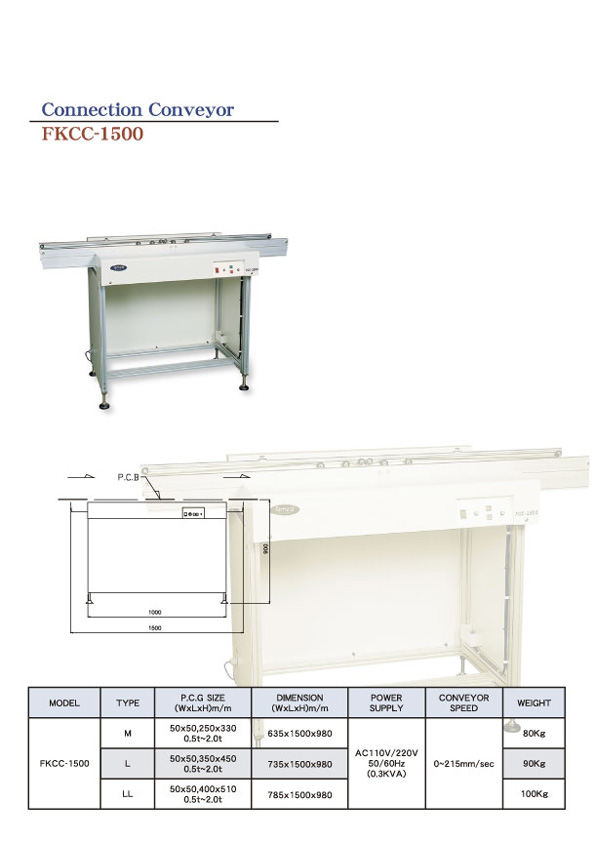

Connection Conveyor FKCC-1500 (コネクションコンベア)
本装置により、ライン長及びタクトタイムの調整を行い、生産の効率化を支援致します。
特徴
- アルミフレーム使用による軽量でコンパクトなデザイン設計
- コンベア速度の調節可能
- 多様な動作モード（自動・パス・手動）
- 生産管理の効率化を支援
- 安定した品質でより高い生産性の向上
オプション
- 自動基板幅調整機能
- コンベア長の変更
- タッチパネル式操作盤
- 安全保護カバー

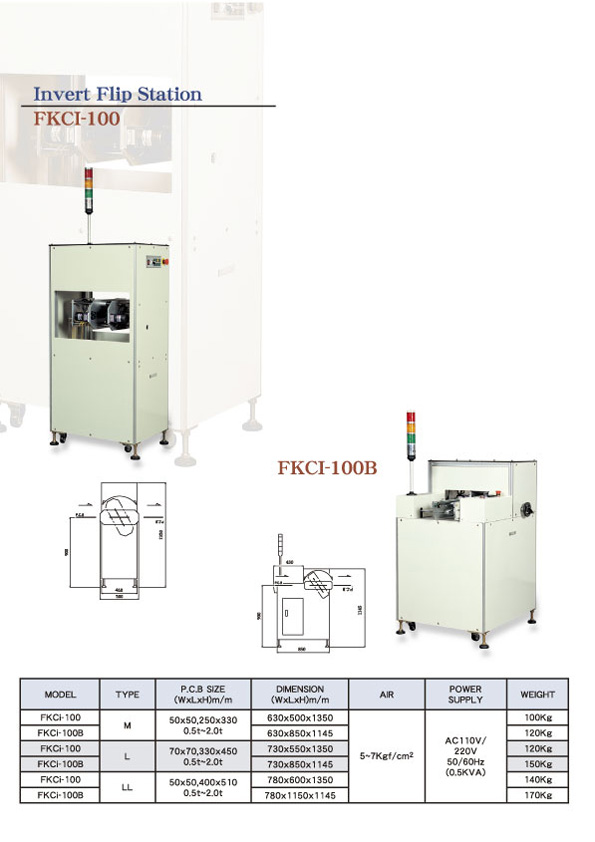

Invert Flip Station FKCI-100/100B (基板反転コンベア)
この装置を使用する事により、プリント基板を表裏１８０度反転させ、インラインによる両面実装を可能にし、生産性の向上を提供致します。
特徴
- アルミフレーム使用による軽量でコンパクトなデザイン設計
- エアーシリンダーによる滑らかな動作
- 安全カバーの採用
- ハンドル操作で簡単な基板幅調節機能
- 多様な動作モード（自動・パス・手動）
- 安定した品質でより高い生産性の向上
オプション
- 自動基板幅調整機能
- タッチパネル式操作盤

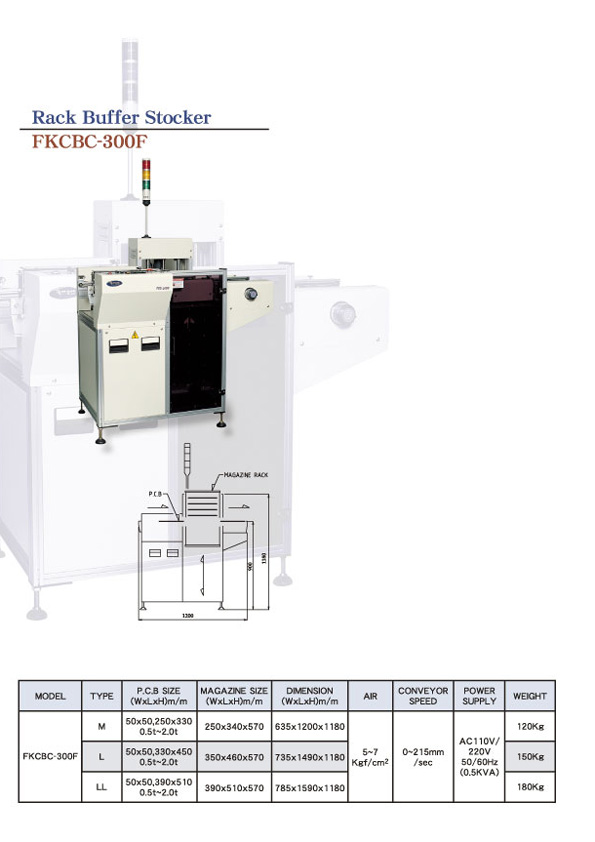

Rack Buffer Stocker FKCBC-300F (ラックバッファーストッカー)
上流装置から送られて来たプリント基板を、先入れ／後出し方式により、主装置間のタクトタイムを調整し、待機時間を最小限にし、生産ラインの効率的な運用をご提供致します。
特徴
- アルミフレーム使用による軽量でコンパクトなデザイン設計
- マガジンラックの上下を横保持でマガジンラックを確実に保持する事により、マガジンラックの歪みから生ずる搬送障害を解消
- ４段階の10mmごとの固定ﾋﾟｯﾁに対応（標準10・20・30・40mm）
- ７セグメントによる障害表示機能
- ローダ・アンローダ・ＮＧストッカ機能を標準装備
- 安定した品質でより高い生産性の向上
オプション
- 自動基板幅調整機能
- アンローダ機能
- タッチパネル式操作盤
- 安全保護カバー
- 基板挿入保護ユニット

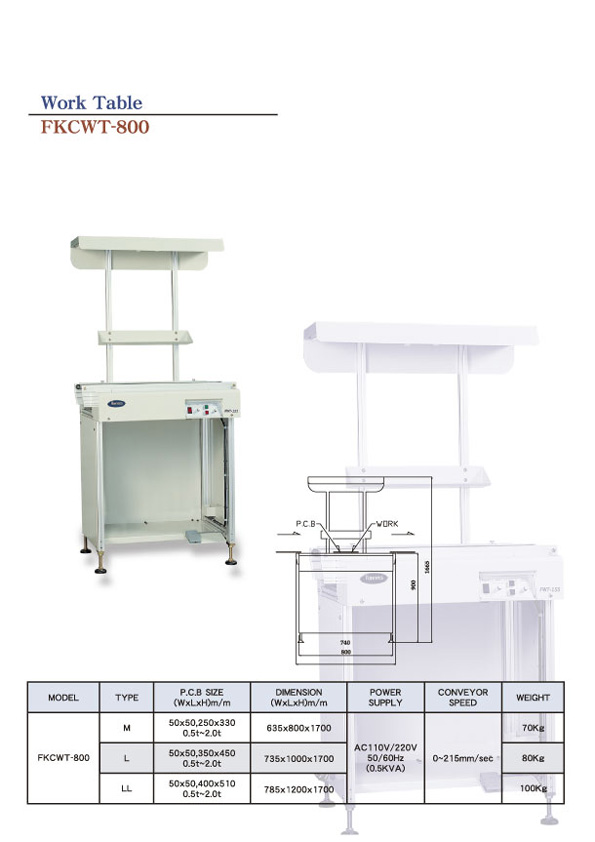

Work Table FKCWT-800 (ワークテーブル)
プリント基板を手作業による効率的な、検査・修正作業を作業者に提供します。
特徴
- アルミフレーム使用による軽量でコンパクトなデザイン設計
- コンベア速度の調節機能
- 蛍光灯を標準装備
- 部品台を標準装備
- 多様な動作モード（自動・パス・手動）
- ７セグメントによる障害表示機能
- 安定した品質でより高い生産性の向上
オプション
- 自動基板幅調整機能
- タッチパネル式操作盤
- 作業コンベア長の変更

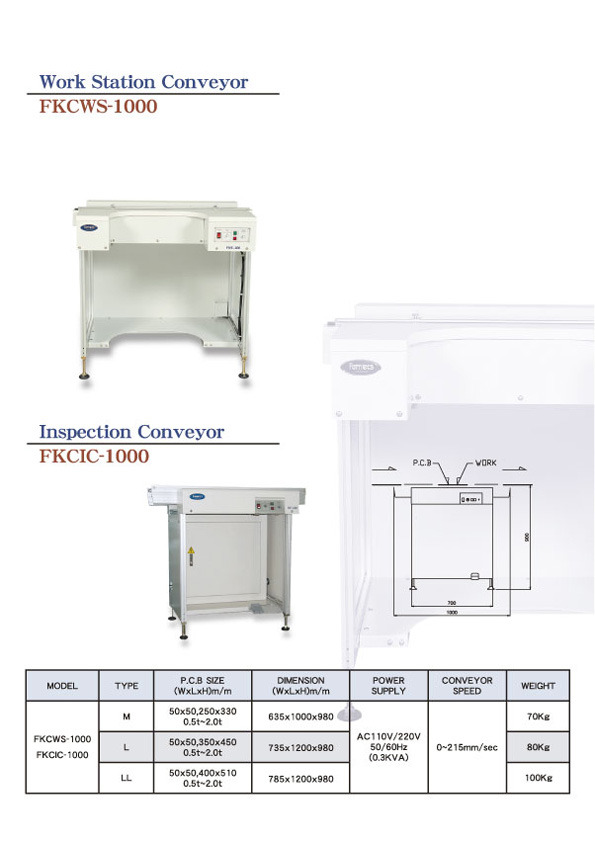

Work Station Conveyor FKCWS-1000 (ワークステーションコンベア)
Inspection Conveyor FKCIC-1000 (インスペクションコンベア)
プリント基板を手作業による、効率的な検査・修正作業を作業者に提供します。
特徴
- アルミフレーム使用による軽量でコンパクトなデザイン設計
- コンベア速度の調節機能
- 多様な動作モード（自動・パス・手動）
- ７セグメントによる障害表示機能
- 安定した品質でより高い生産性の向上
オプション
- 自動基板幅調整機能
- タッチパネル式操作盤

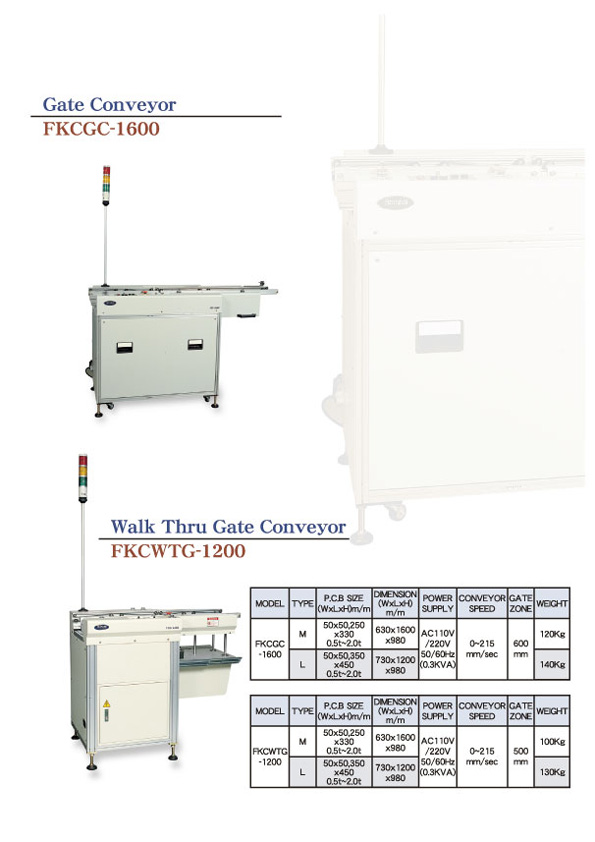

Gate Conveyor FKCGC-1600 (ゲートコンベア)
Walk Thru Gate Conveyor FKCWTG-1200 (ウォークスルーゲートコンベア)
この装置を使用する事により、ラインを横断する通路を確保する事が出来、作業者の労力を軽減する事が出来ます。
特徴
- アルミフレーム使用による軽量でコンパクトなデザイン設計
- 手動でのゲート開閉操作
- コンベア速度の調節による、生産性の向上
- 多様な動作モード（自動・パス・手動）
- 安定した品質でより高い生産性の向上
オプション
- 自動基板幅調整機能
- 自動開閉機能
- タッチパネル式操作盤
- 安全保護カバー
